剖面图下框就是孔底下面的一系列矩形属性条，如孔距、静探标尺、动探标尺等。《软想工勘软件系统》有两种确定剖面图下框的大方法，第一种是工勘标准样式，第二种是任意自定义样式，既满足了方便实用性的需求，又满足了样式可无穷无尽的需求。

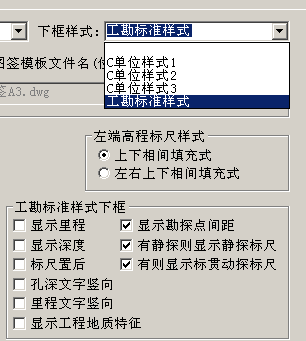

       本软件定义了一种工勘标准样式，用起来最为简单，只需在下框样式中选“工勘标准样式”，然后在需要显示的下框项上打一个钩，该下框就会起作用。

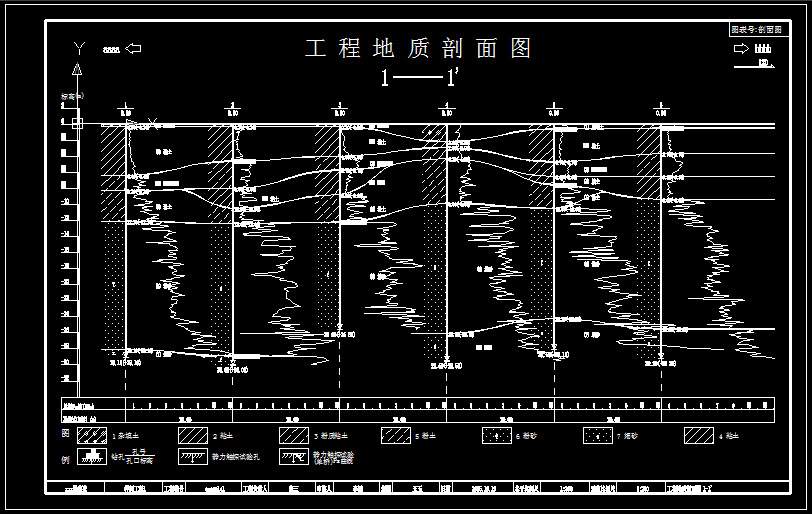

       在上图中打三个钩，所画剖面图如下：

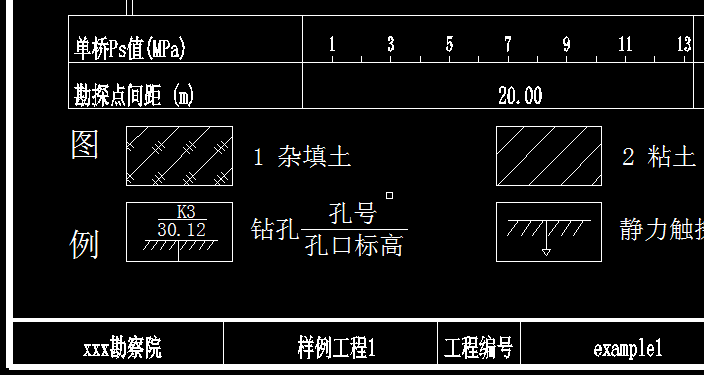

       由于本剖面无标贯动探，所以打了三个钩，只画了两行，如下图所示：

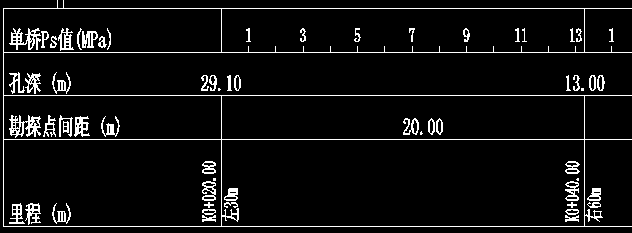

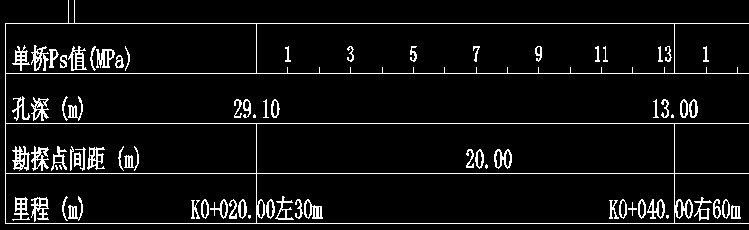

       再在孔深和里程上各打一个钩，则该剖面图下框的形式如下：

       再在里程文字竖向上打一个钩，则该剖面图的下框变成如下图所示：

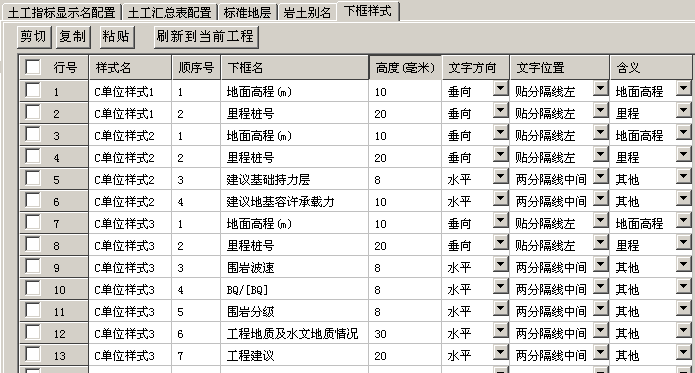

       本软件还有一种自定义下框，可以定义出无穷多种样式，本软件带有C单位样式1、C单位样式2、C单位样式3等三种自定义下框供模仿。下框定义位于【共享数据】->【下框样式】，如下图所示：

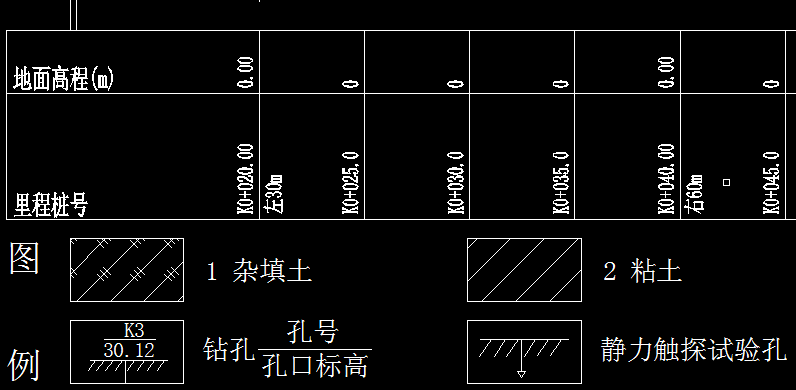

       下图是选择“C单位自定义样式1”所画的剖面图下框：

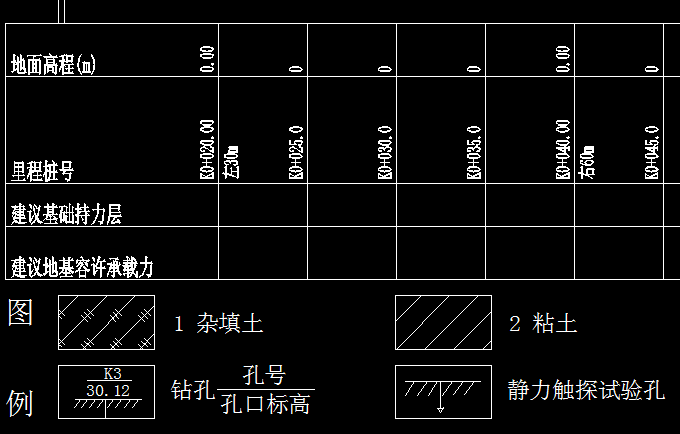

       下图是选择“C单位自定义样式2”所画下框。

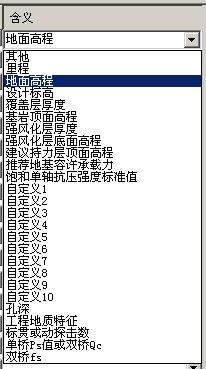

       【共享数据】->【下框样式】界面中，有一个含义列很关键，决定了该下框项的数据来源，其内容如下图所示：

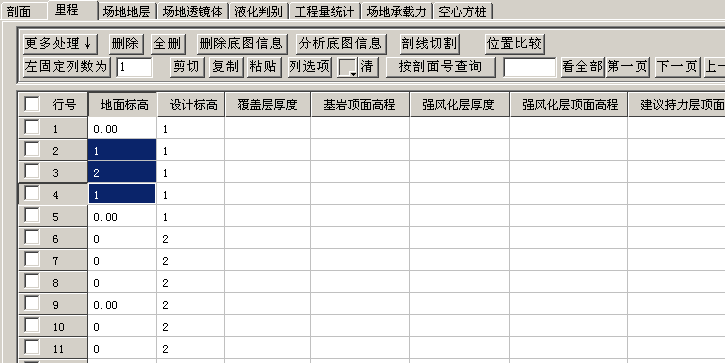

       上图中最后三行的内容是相应的标尺，从“里程”到“工程地质特征”之间的内容对应的是【综合数据】->【里程】界面中的字段，且其具体取值，也来源于该界面的输入值，该界面局部如下图所示：

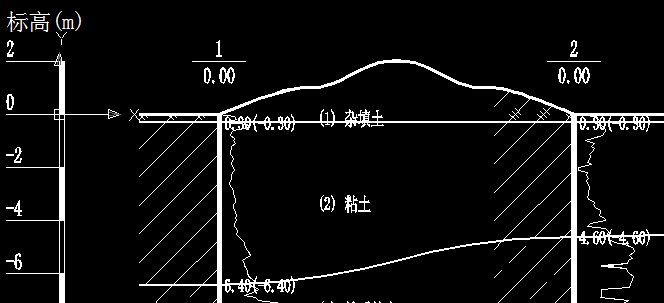

       在上图中，1、2两号孔之间的三个里程测值点的地面标高的初值都是0，现改成1、2、1后，再画剖面图，则地面形状变成如下图所示：

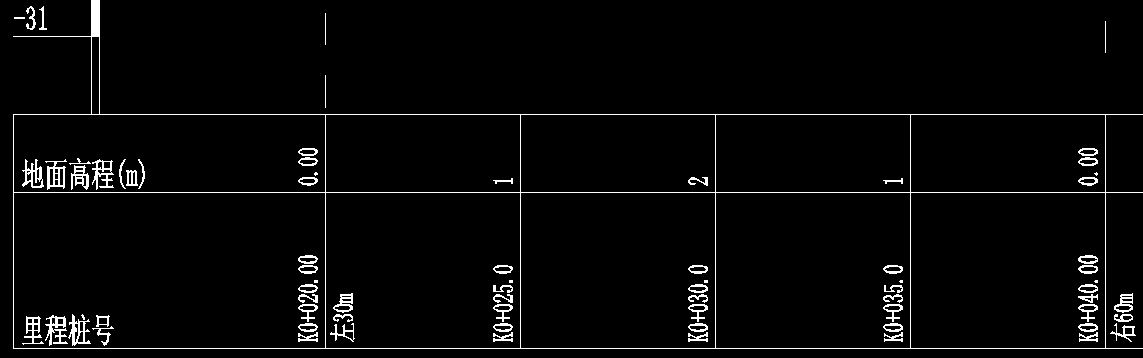

       同时，相应的下框变成如下图所示：

       关于【综合数据】->【里程】对地表线的控制，武汉软想测试得非常成熟，如果发现有异常，首先要检查一下里程属性框架形成后，是否按了【更多处理】->【按坐标计算下点距】或【更多处理】->【按里程计算下点距】，即保证要有下点距数据，且要保证下点距的计算方法同【综合数据】->【剖面】中的计算方法是一致的。另外，还要检查一下孔口地面标高与【单孔数据】->【基本信息】中的孔口高程数据是否一致，如果不一致，在【更多处理】中有多个刷新菜单，可以双向刷新。
