《软想工勘软件系统》将一条长剖面分解成若干符合要求的子剖面的方法分两大类，第一类是在图幅和比例尺固定的前提下进行分解。第二类是在剖面里程长度固定的前提下进行分解。注意：测试本功能一定要用6.8版或其后续版本，因为本功能在6.8版上有变化，本文是基于6.8版写的。

       第一类是通用方法，只从前向后选取满足要求的孔进行组合，不会自动插入虚孔。第二类方法是为了适应公路剖面按700米长度分解的特殊要求，本软件对这个固定长度是可以任意输入的，在分界线的地方往往会自动插入虚孔，虚孔具有正常孔的一切功能，但虚孔在剖面图上最后可以设置为不显示，设置选项位于剖面图选项中的【其他】页，虚孔标志位于【单孔数据】->【基本信息】的最后一列【虚孔】。

       两类方法的总入口位于【综合数据】->【剖面】->【子剖面】，如下图所示：

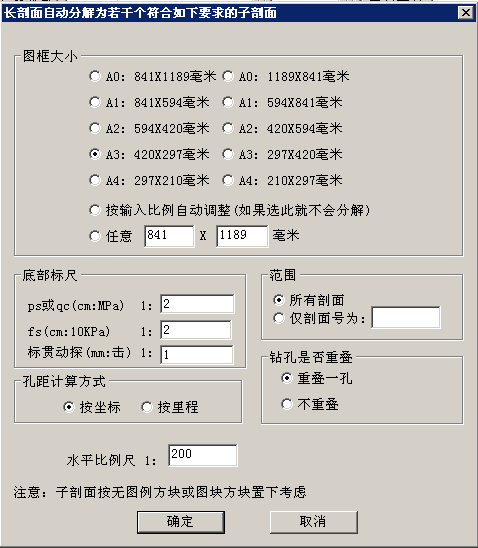

       第一类方法点击【按图幅及比例尺自动分解子剖面】，在弹出的如下对话框中指定幅面和比例尺，注意，在如下界面中还提供了底部标尺，该值一般输大一点，就实际只考虑了比例尺。

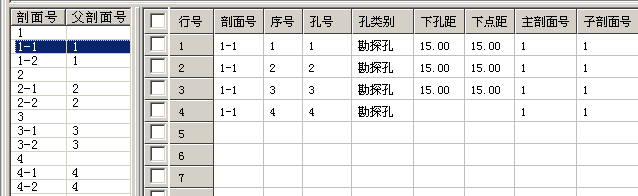

       在上图上中点击确定后，全部子剖面便全自动分解完成，子剖面号的形式为：主剖面号-子剖面号。下图右窗口中显示的是1-1号子剖面的数据。

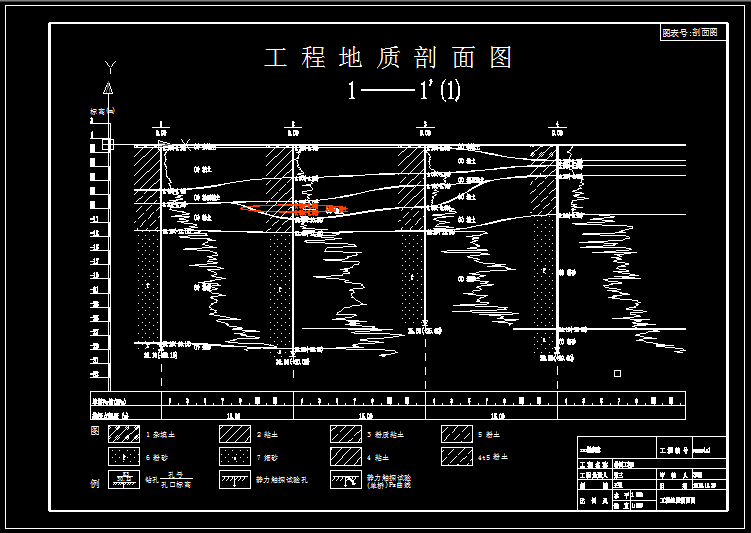

       下图是1-1号子剖面的剖面图。

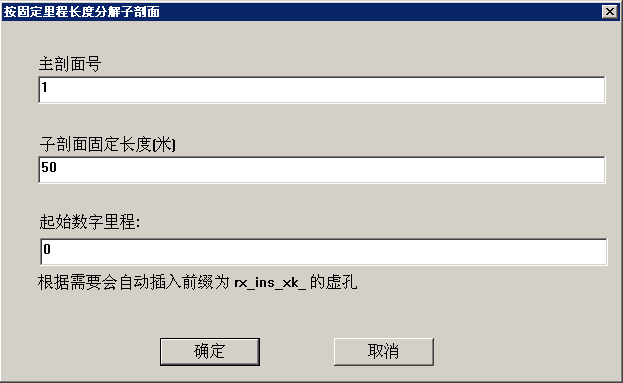

       第二类方法点击【按固定里程长度分解子剖面】，弹出如下对话框，下面将1号剖面按每条子剖面50米里程长度进行分解，剖面从数据里程大小为0的地方开始。

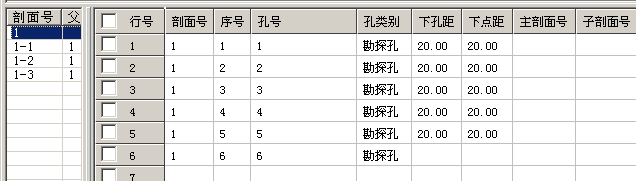

       点击【确定】后，将1号剖面按50米长分解成了1-1、1-2、1-3三条子剖面，下图右窗口是主剖面数据。

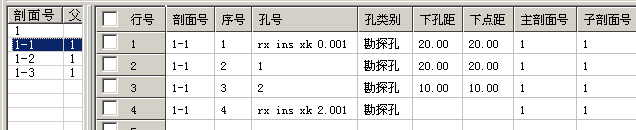

       下图右窗口是1-1号子剖面的数据，可见其总下孔距为50,前后各自动插入了两个新孔，孔号分别为：rx_ins_xk_0.001和rx_ins_xk_2.001。注意：点击【单孔数据】->【基本信息】->【删所有虚孔】可以一次性将所有虚孔全删掉，任何一个正常孔只需在【单孔数据】->【基本信息】的最后一列【虚孔】上打一个钩就变成了虚孔。

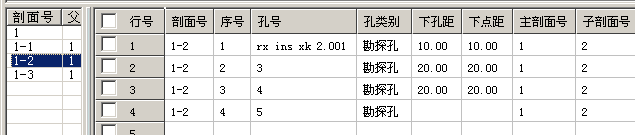

       下图右窗口是1-2号子剖面的数据，可见其总下孔距为50

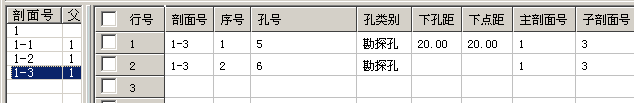

       下图右窗口是1-3号子剖面的数据，最后一条子剖面缺省到终孔为止，可以人工在后面再插入一个虚孔，然后组合到此剖面上，任意控制其长度，其操作也非常简单。

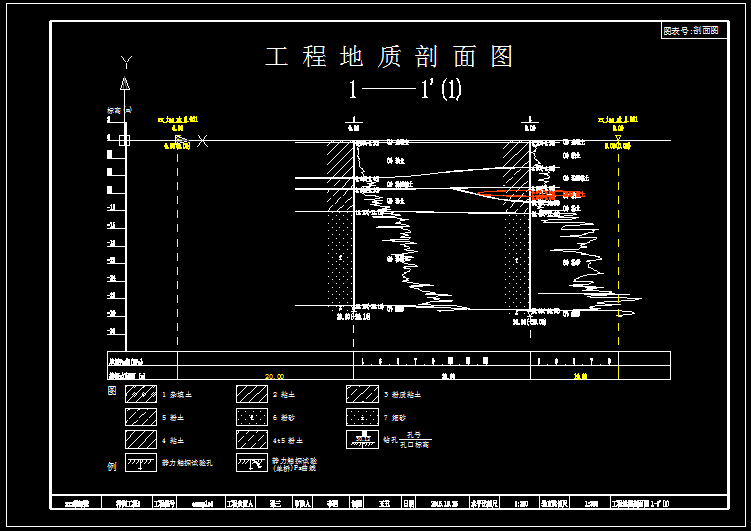

       下图是1-1号子剖面，可见其前后两个虚孔的孔深均为0，且无分层深度数据。

       下面用四大步骤将上图中的两个虚孔的孔深及分层深度补成跟相邻孔一样，并画成图例全填充，且去掉两虚孔外侧的地层线和图例。

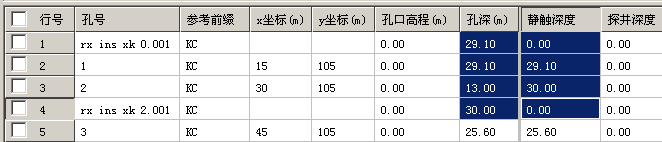

       第一步：在【单孔数据】->【基本信息】中将自动插入的两个虚孔的孔深改成同其相邻孔一样，如下图所示：

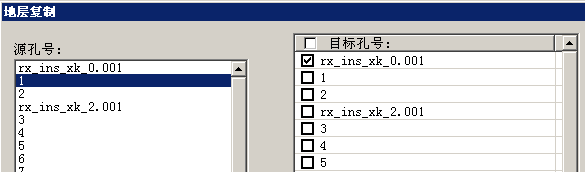

       第二步：点击【单孔数据】->【钻孔大层】->【更多处理】->【地层复制】弹出如下对话框，分别将1、2号孔的分层深度复制给样邻的两个插入虚孔。

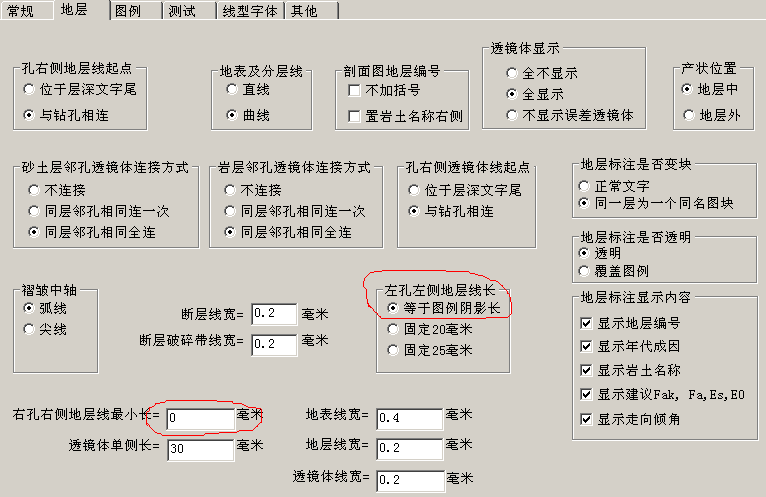

       第三步：在剖面图的选项页【地层】中设定如下图所示的红圈中的内容：

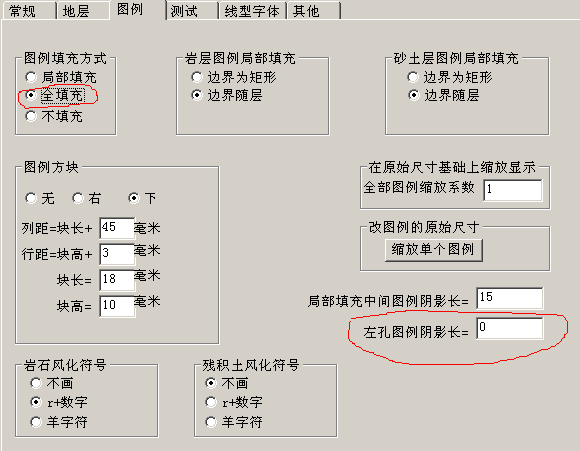

       第四步：在剖面图的选项页【图例】中设定如下图所示的红圈中的内容：

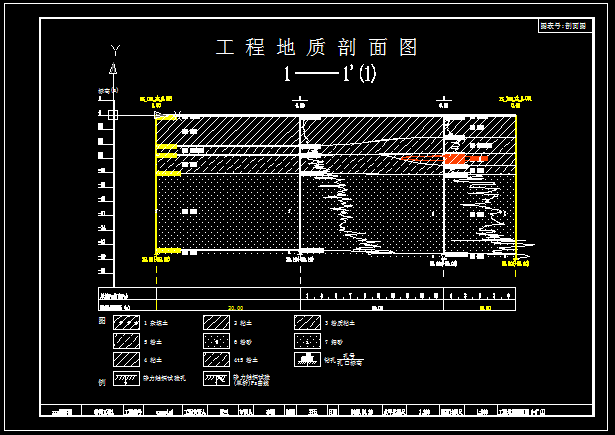

       经过几上四大步骤后，调出的剖面图如下图所示：

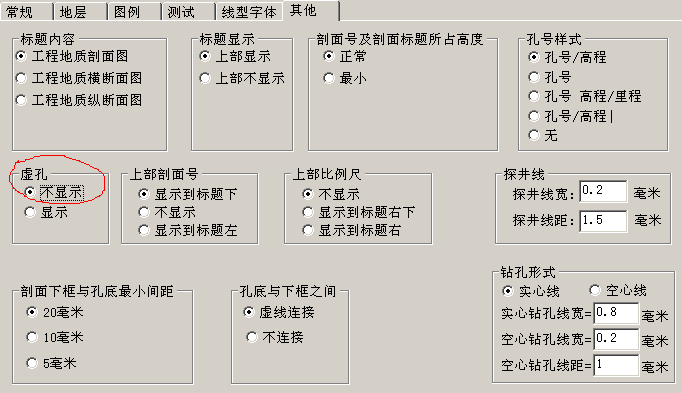

       下面在剖面图选项页【其他】页面中，再设定不显示虚孔：

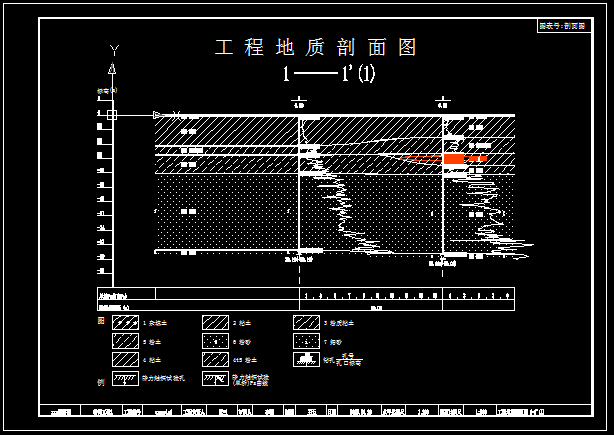

       最终的1-1号子剖面如下，该剖面图例覆盖部分，刚好是50米长。

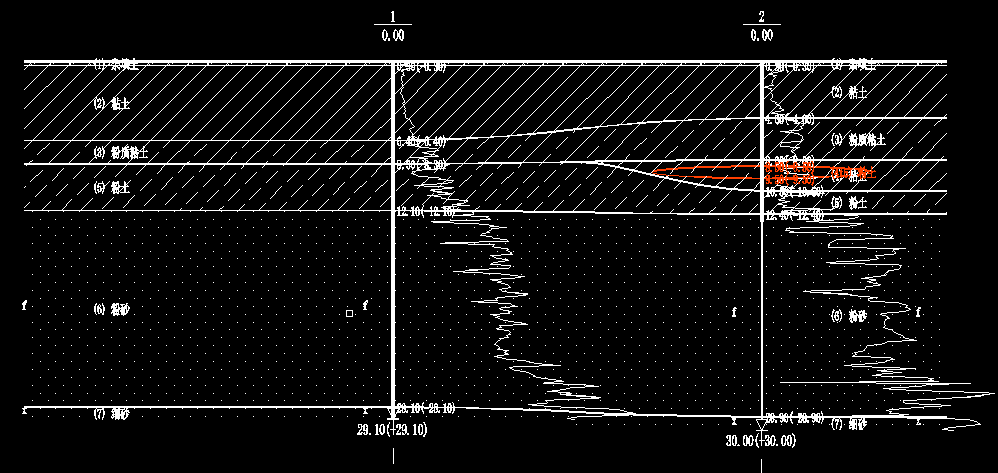

       下图是上图的局部放大。
