《软想工勘软件系统》可以在一条剖面图上画任意多个断层褶皱破碎带,且断层褶皱破碎带所穿过的地层数不受限制,并且不需要利用AutoCAD的功能手工编辑,输入相关的表格数据后,可以全自动画出。

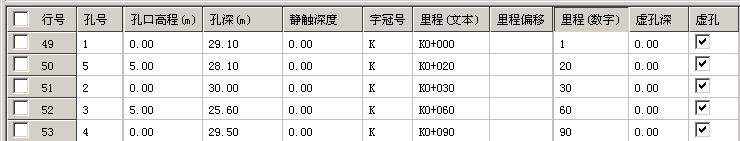

现在【单孔数据】->【基本信息】中输入5个虚孔的基本信息如下图所示,选择按里程排序:

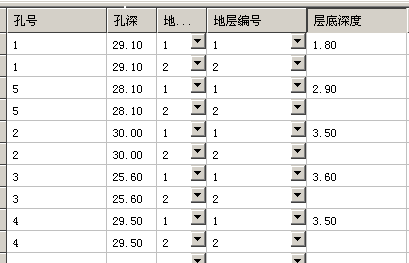

首先在【综合数据】->【场地地层】中自动添加两层地层,然后,将第1层改为种植土,第2层改为灰岩,再在 【单孔数据】->【钻孔大层】中输入分层深度,如下图所示:

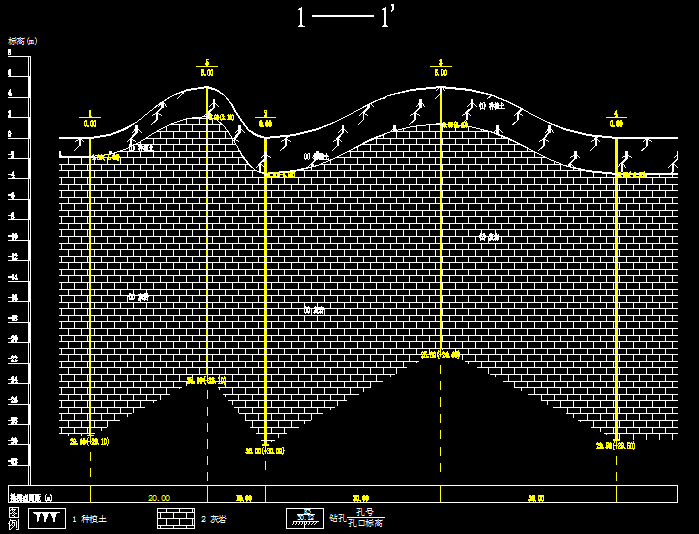

以上数据对应的剖面图如下图所示:

现在要在这条剖面图上加断层褶皱破碎带,只需再附加一些参数即可。

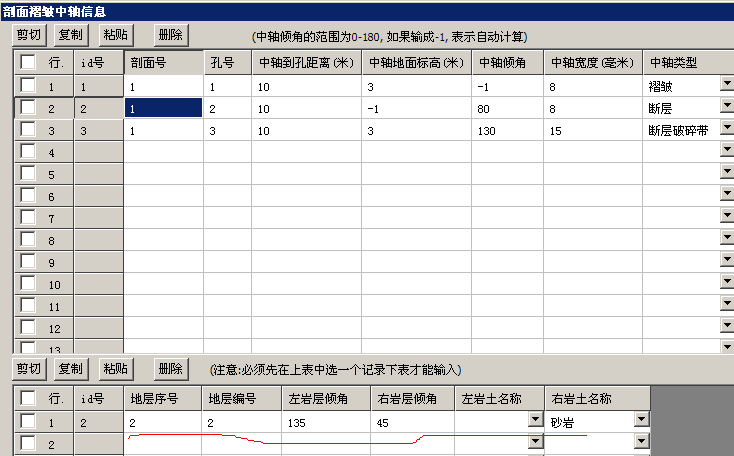

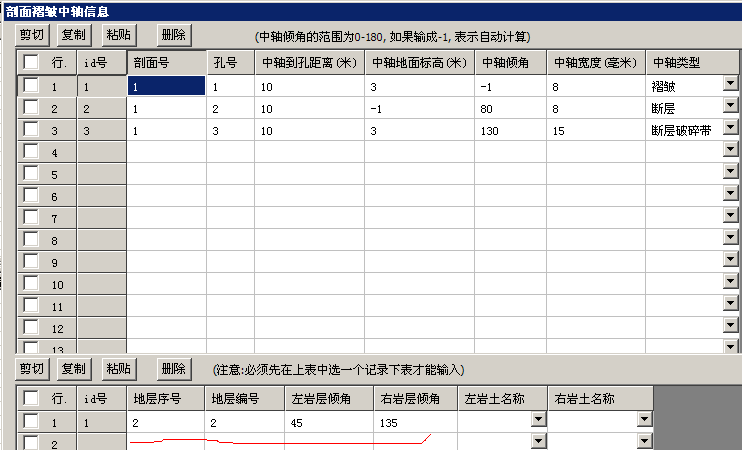

点击【综合数据】->【剖面】->【褶皱中轴】,在下图上部窗口中输入中轴信息,下图下部窗口为第1条中轴两侧的地层信息。

下图下窗口为第2条中轴的地层信息:

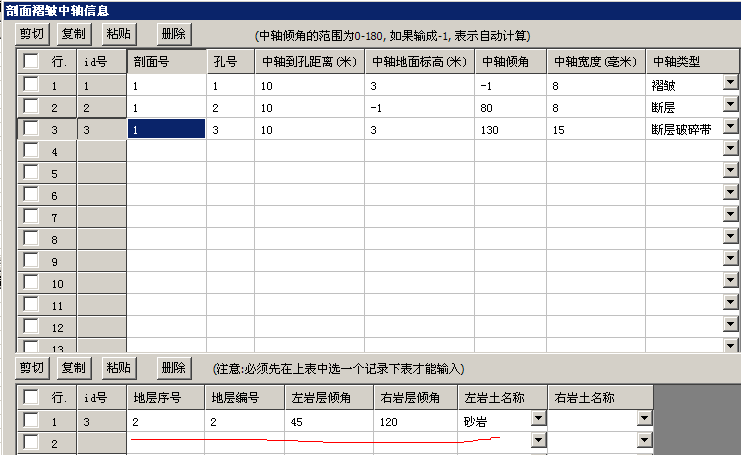

下图下窗口为第3条记录的地层信息:

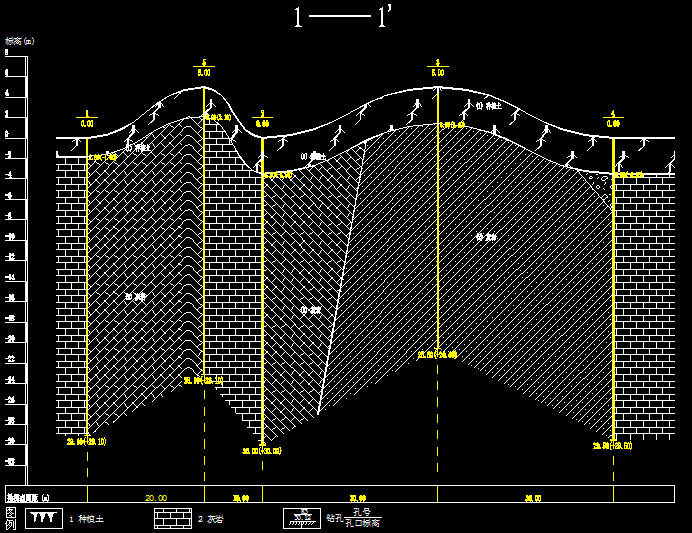

输入以上褶皱中轴及两侧地层信息后,再调出剖面图如下图所示:

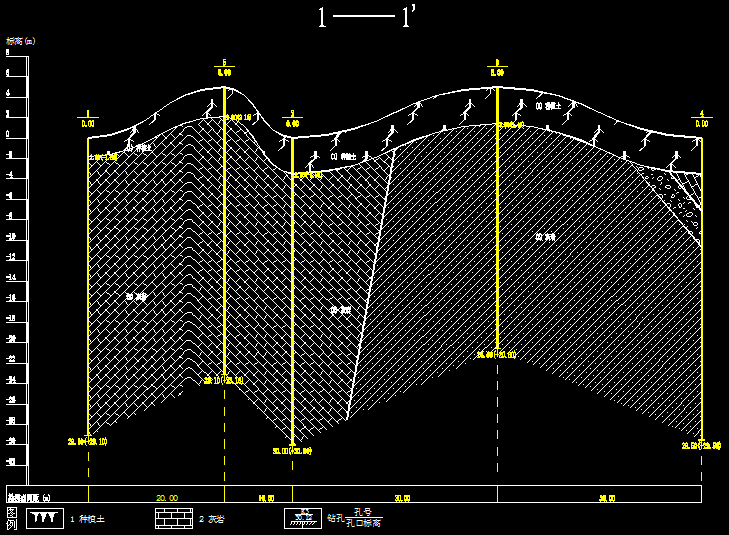

再在【单孔数据】->【钻孔大层】中将第2个钻孔(孔号为5)的第2层的倾角改为135, 且在剖面图选项页中去掉前后两孔的外侧的地层线及图例, 具体操作方法可参考剖面图例的多种特殊画法及特殊处理方法。最后调出剖面图如下图所示:

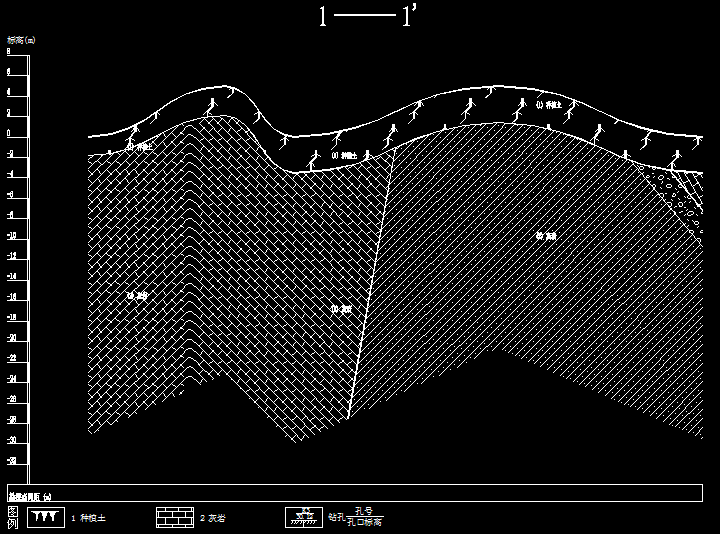

再在剖面图选项页【其他】中不显示虚孔,调出的剖面图如下图所示:

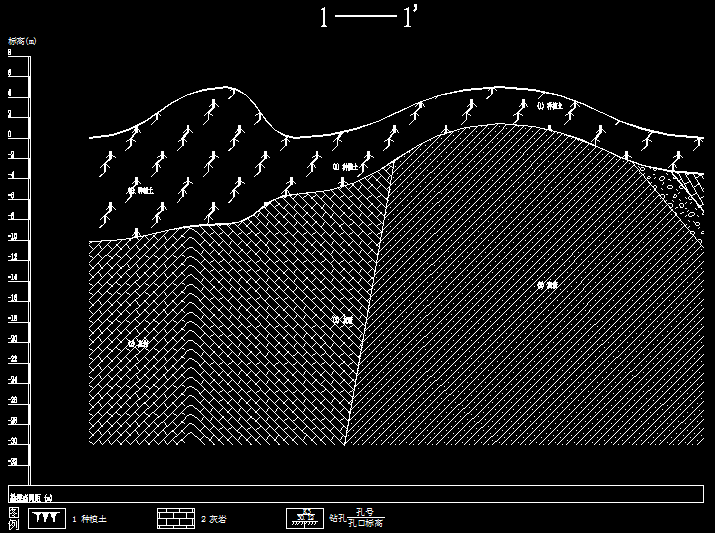

最后,再利用【单孔数据】->【基本信息】->【设置】->【虚孔底高程全部=】将虚孔的孔底高度程设置为一个相等的值,且用【上下】功能将断层左侧的第1层层底线向下拉,则最终的剖面图显示如下:
