工程地质图签分为两大类，第一大类是以方块的形式位于右下角，第二大类是从左到右分布于图形的下边，每张工程地质图形的最外层还有两层方框线将整个图形围起来，本文称为大框线，本文将图签和大框线合称为外框。

       由于软想工勘软件系统的任何一种外框模板均可以在AutoCAD中用手画打字的方式任意绘置，所以，外框模板是万能的，可以适应任意形式，可以作成能通过理正OA系统检测的方式，能非常方便地同理正软件联用，从而既能充分发挥本软件大量独一无二的巨大优势，又能满足用户的传统习惯。本文下面以剖面图为例进行说明。 当调入剖面图时，会弹出一个选项窗口，图签相关界面如下图所示：

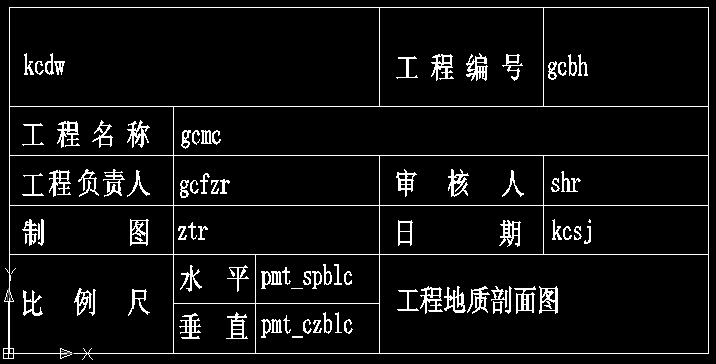

       当选右下角时，表明图签的形式是一个方块，要进一步指出其文件名，这里所选的“剖面图签A3.dwg”的图形如下图所示，该图可以在AutoCAD中任意编辑修改，下图中的字母全部是动态字段，其值由程序自动确定，具体定制图签时，动态字段不需要背诵，因为本软件专门有一个添加字段的功能，只需选一下就行了。

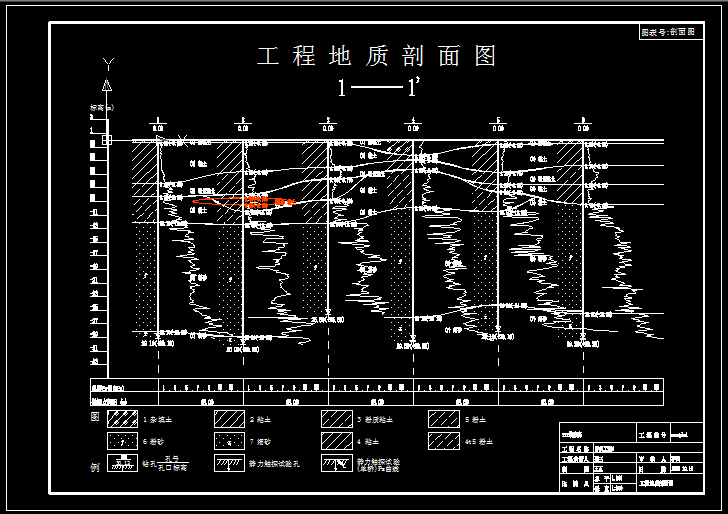

       文件“剖面图签A3.dwg”中没有大框线，程序可以自动检测出来，以标准方式补画出大框线，最终的剖面图如下图所示，含大框线的模板适合于画固定图框，如果选择自适应的方式画剖面图，由于图幅的大小会随着比例尺的变化而任意变化，此时就必须选择如上图所示的无大框线的模板，让计算机自动画大框线。

       下面是user_mb\pomt目录下的图签模板文件“B单位剖面右下图签A3(含剖面外框及动态字段).dwg”的图形显示，该模板文件带有大框线，且右上角还带有一个页号小窗口，程序会自动检测出该模板文件中有大外框线，不会再自动画大框线。

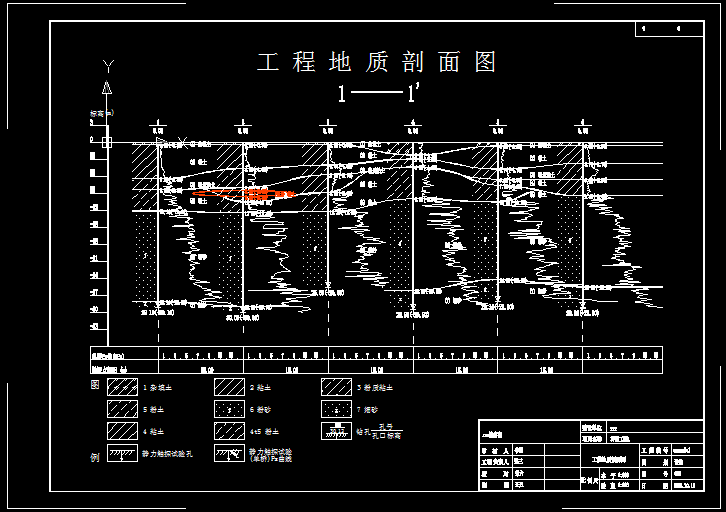

       调用上模板后，所画剖面图的形式如下图所示，由下图可见，最外两层大框线与模板文件中的形式一模一样，且程序没有再自动重画大框线。

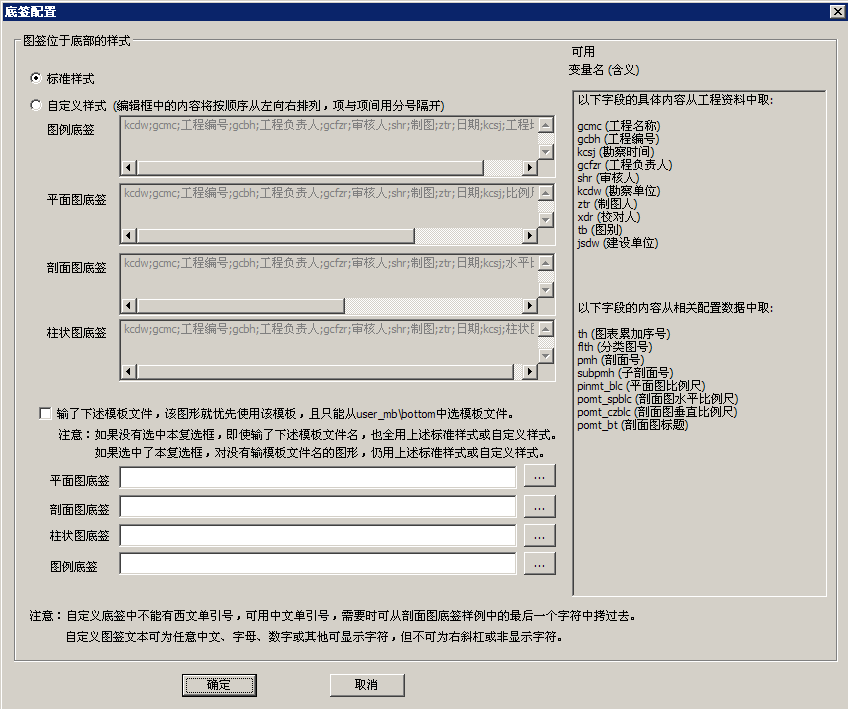

       如果图签位置位于下边，有三种画法，一种是标准样式，一种是用字符串进行自定义样式，一种模板文件方式，具体如下图所示，点击入口界面中的【底签配置】，就会弹出该图：

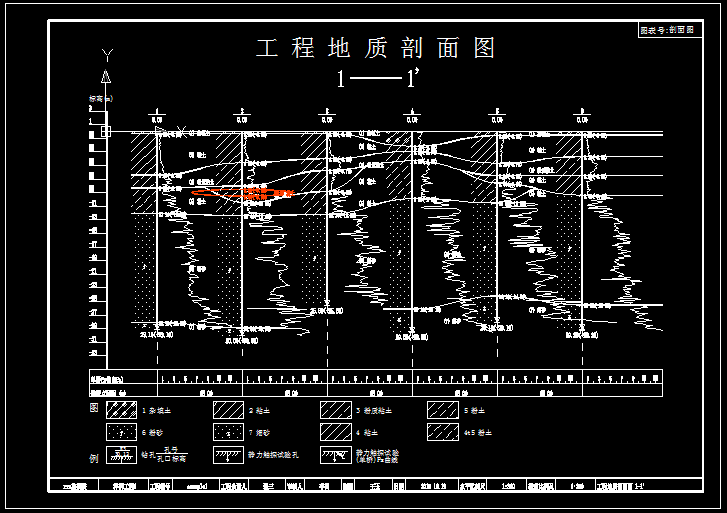

       如果在入口界面中图签位置选下边，且在上图中选标准样式，则所画的剖面图整体上如下图所示：

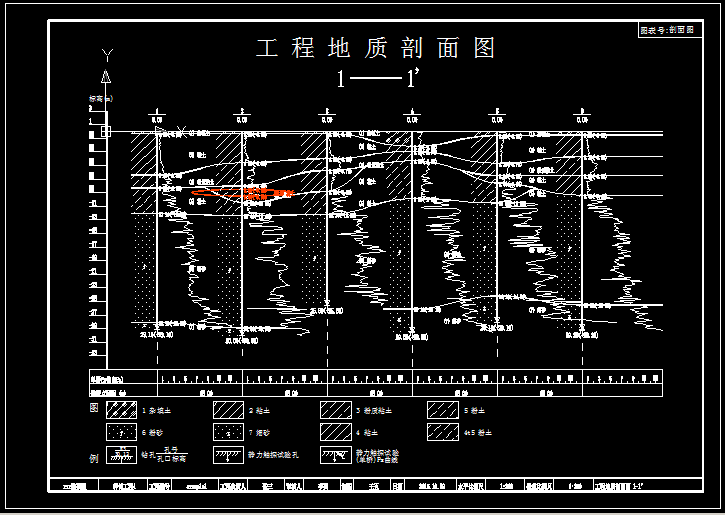

       如果在入口界面中图签位置选下边，且在上图中选自定义样式，则所画的剖面图整体上如下图所示：

       自定义样式与标准样式的大框线相同，但下签的画法不同，在标准样式中，下签的画法是固定的，而在自定义样式中，下签是通过识别字符串的含义动态画出。

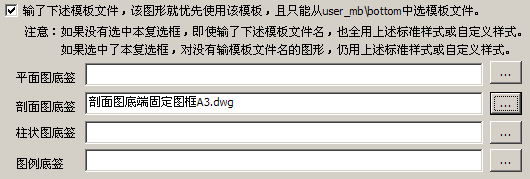

       如果在入口界面中图签位置选下边，且选中了下面的复选框、选了剖面图底签模板文件名，就会优先采用该模板文件。

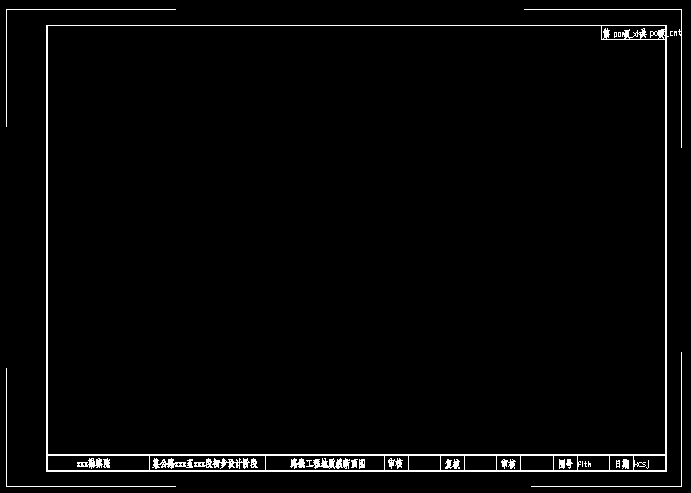

       在上图中所输入的模板文件“剖面图底端固定图框A3.dwg”的图形如下：

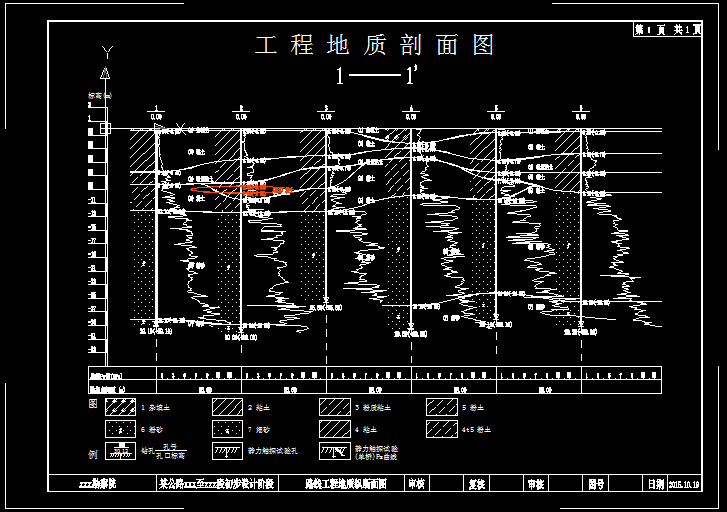

       此时调出来的剖面图如下图所示：
